Uobičajeno korištena metoda spajanja koljena tijekom izgradnje cjevovoda
U svakodnevnoj izgradnji cjevovoda najčešći spojevi cijevi i koljena su 90 ° i 45 ° (1,5D). Međutim, u normalnim okolnostima, kada samo dodirnete cjevovod, često ne znate kako izračunati veličinu, što dovodi do prevelikih praznina ili pogrešnih kutova pri spajanju cijevi. Sačekajte situaciju. U nastavku ću predstaviti metodu izračunavanja uobičajeno korištenih laktova:
Kao što je prikazano na gornjoj slici:
Metoda izračunavanja koljena od 90 ° je: inč × 38,1, nominalni promjer × 1,524
Ako je naša cijev 4 inča, tada je naš način izračunavanja:
(1) 4×38.1=152.4
Nominalni promjer koji odgovara cijevi od 4 inča je DN100, tada je metoda sljedeća:
(2) 100×1.524=152.4
Slijedi primjer zasnovan na stvarnoj situaciji tokom gradnje:
Kao što je prikazano na SLICI:
Tokom izgradnje znamo da je visina dva centra 500, a promjer cijevi DN100. Zatim možemo izračunati dužinu srednjeg kratkog spoja.
Metoda izračunavanja je: 100 × 1.524=152.4
500-152.4×2=195.2

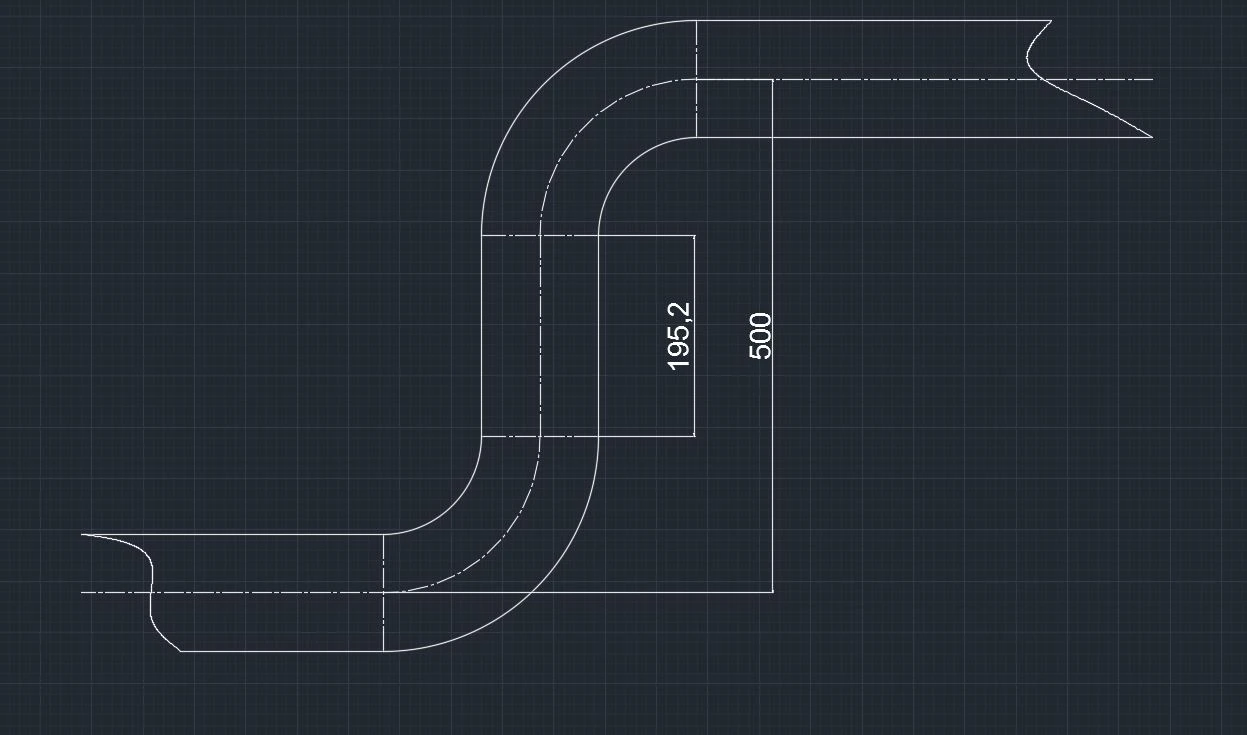

Kao što je prikazano na SLICI:
Metoda izračunavanja koljena od 45 ° je: inč × 15,77, nominalni promjer × 0,63
Ako je naša cijev 4 inča, tada je naš način izračunavanja:
(1) 15.77×4=63.08
Nominalni promjer koji odgovara cijevi od 4 inča je DN100, tada je metoda sljedeća:
(2) 100×0.63=63
Slijedi primjer zasnovan na stvarnoj situaciji tokom gradnje:
Kao što je prikazano na SLICI:
U konstrukciji znamo da je visina dva centra 500, a cijev 4 inča, pa možemo izračunati dužinu kratkog spoja. Metoda izračunavanja je: 15,77 × 4=63,08
500×1.414-2×63.08=580.84
Kombinirajući gore navedene metode, možemo značajno skratiti vrijeme proizvodnje cjevovoda i poboljšati točnost u svakodnevnoj izgradnji cjevovoda. Također možete izvršiti procjenu cjevovoda na osnovu crteža konstrukcije cjevovoda.
